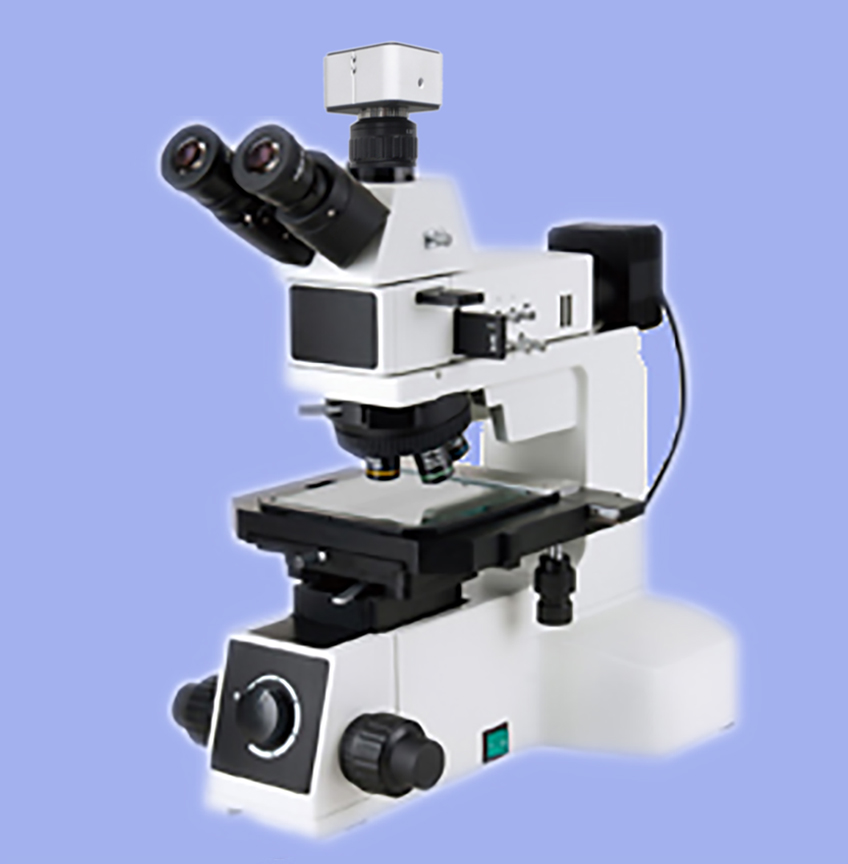

MCK-4RC系列为新型大平台半导体检查金相显微镜，专为芯片/晶圆/LCD行业/ 粒子爆破检查,其微分干涉效果可与进口品牌相媲美,MCK-4RC系列机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术，采用长寿命LED光源多种高度功能化的附件，能满足各种检验需要，可用于明场、暗场、简易偏光、微分干涉观察。
一、大平台金相显微镜主要用途和特点：
MCK-4RC系列为新型大平台半导体检查金相显微镜，专为芯片/晶圆/LCD行业/ 粒子爆破检查,其微分干涉效果可与进口品牌相媲美,MCK-4RC系列机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术，采用长寿命LED光源多种高度功能化的附件，能满足各种检验需要，可用于明场、暗场、简易偏光、微分干涉观察。
性能特点：
■ 所有光学部件均经过特殊处理并镀有特殊膜层
■ 4英寸大平台半导体检查显微镜，其微分干涉效果可与进口品牌相媲美
■ 4英寸大平台半导体检查显微镜机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术。
■ 各种观察方法下都能得到清晰锐利与高对比度的显微图像。
■ 高清相机CKC600，630万像素，帧速40fps；高清相机CKC2000，2000万像素，帧速真大15fps；可根据实际使用要求进行选配；
三、大平台金相显微镜主要技术参数：
|
名 称 |
参数规格 |
|
|||
|
光学系统 |
无限远色差校正光学系统 |
|
|||
|
观察方式 |
明场/暗场/偏光 |
|
|||
|
光学放大倍数 |
50倍-500倍 |
|
|||
|
数码放大倍数 |
150倍-2000倍 |
|
|||
|
观察筒 |
正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0 |
|
|||
|
目镜 |
高眼点大视野目镜SWH10X-H/23mm，视度可调 |
|
|||
|
无限远半复消色差长距明暗场物镜 |
物镜倍率 |
数值孔径N A |
工作距离（mm） |
齐焦距离 |
|
|
5X |
0.15 |
14.8 |
45 |
||
|
10X |
0.3 |
8.5 |
45 |
||
|
20X |
0.45 |
11.9 |
45 |
||
|
50X |
0.75 |
3.0 |
45 |
||
|
100X（选配） |
0.80 |
3.0 |
45 |
||
|
物镜转换器 |
5孔明暗场电动物镜转换器（带DIC插槽） |
|
|||
|
调焦机构 |
低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置 |
|
|||
|
载物台 |
4英寸载物台，平台面积 310*240mm，移动行程：100mmX100mm机械平台，X、Y方向同轴调节； |
|
|||
|
落射照明系统 |
10W大功率LED灯，亮度可调，预定中心 |
|
|||
|
带可变孔径光阑，视场光阑，中心可调，带滤色片插槽 |
|
||||
|
内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能 |
|
||||
|
透射照明系统 |
摇出式消色差聚光镜（N.A.0.9） |
|
|||
|
10W大功率LED灯，亮度可调，预定中心 |
|
||||
|
偏光装置 |
起偏镜：插入式起偏镜，可以移出光路 |
|
|||
|
检偏镜：插入式可360°旋转检偏镜，可以移出光路 |
|
||||
|
暗场装置 |
推拉式暗场观察拉杆，可快速转换到暗场观察 |
|
|||
|
微分干涉DIC |
诺曼尔斯基微分干涉片（选配） |
|
|||
|
高清数字摄像机CKC2000S |
分辨率 5440×3648，搭载 1 英寸索尼 CMOS 传感器，2000 万像素、2.4μm 像元；Type-B USB3.0 高速传输，多分辨率档位帧率输出，宽温 - 20℃~70℃稳定工作，C 型镜头接口。
内置数字 ISP 图像处理，支持手动 / 自动白平衡、增益调节，长短曝光可调，最长曝光 1500ms；支持定时连拍、录像、无损图像存储，可翻转、缩放裁剪图像，色彩还原度高，低噪点成像。 |
|
|||
|
显微软件 |
专业显微分析软件，支持景深合成、图像拼接；可测量点、线、圆、角度等各类几何参数，工具操作直观。
支持录像、图像后期编辑，可添加文字、比例尺；多图像格式输出，配套 SDK 开发包，兼容国产系统，适用于各类显微检测分析。 |
|
|||

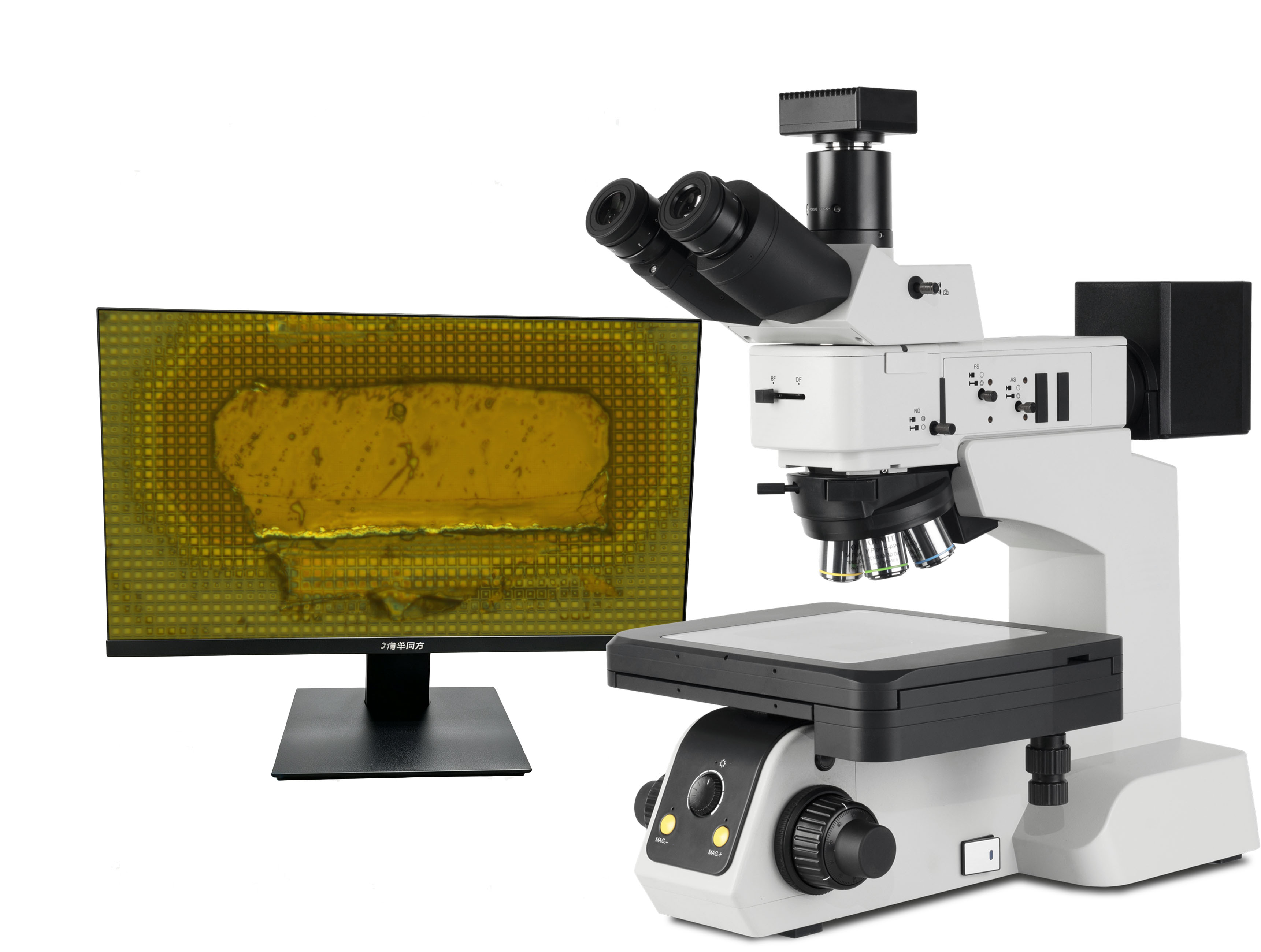

四、大平台金相显微镜组成：
1、金相显微镜MCK-4R 2、摄像机接口
3、高清数字摄像机CKC2000S 4、0.01mm测微尺 5、计算机（选购）
