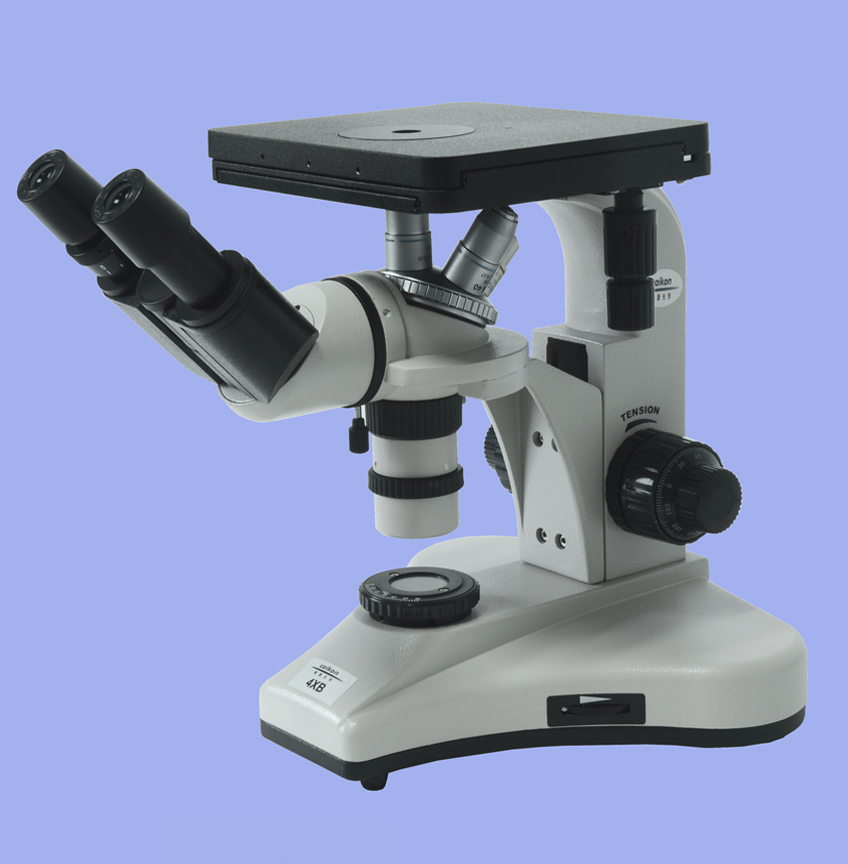

仪器是系倒置式金相显微镜，由于试样被观察表面与工作台表面重合，因此与试样高度无关，便用方便，仪器结构紧凑，外形美观大方，仪器底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。
一、4XB双目倒置金相显微镜的特点和用途:
4XB型双目倒置金相显微镜用以鉴别和分析各种金属和合金的组织结构，对热处理后的材料作一般金相组织的研究工作。显微镜成像清晰，视野宽广，整体设计符合人机功能，适合长时间操作。可广泛地应用在工厂或实验室进行铸件质量的鉴定。原材料的检验或对材料处理后金相组织的研究分析等工作。
仪器是系倒置式金相显微镜，由于试样被观察表面与工作台表面重合，因此与试样高度无关，便用方便，仪器结构紧凑，外形美观大方，仪器底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。
二、4XB金相显微镜的技术参数:
名 称
参数规格
光路系统
有限远校正光学系统
放大倍数
100X--1250X
观察镜筒
观察头：45°倾斜铰链式双目头、视度可调、瞳距调节范围：55mm
目镜
WF10X（视场φ18mm）
WF12.5X（视场φ15mm）
十字分划目镜WF10X（0.1mm/格）
物 镜
消色差物镜10X/0.25/工作距离：7.3mm
半平场消色差物镜40X（弹簧）/0.65/工作距离：0.66mm
消色差物镜100X/1.25（油、弹簧）/工作距离：0.37mm
转换器
内向式四孔物镜转换器
调焦系统
粗微动同轴调焦,带锁紧和限位装置板,微动格值:2μm,调焦范围:10mm
载物台
机械移动平台、配多种孔径载物片选择，面积200mmX180mm、移动范围：80mmX50mm
载物板
配两块载物板，大小：φ68mm，中间孔直径：20mm,42mm
光源
6V20W卤素灯光源，亮度可调，内置视场光栏、孔径光栏，带滤色板（黄、绿、蓝色）
测微尺
0.01mm
仪器重量
5公斤
三、仪器的扩展性：
4XB型金相显微镜可通过彩色摄像机和图象采集设备连接电脑构成电脑型双目倒置金相显微镜4XBC,也可连接数码相机构成数码金相显微镜4XBD，能通过电脑或者数码相机来观察图片，并且所观察的图片可以在计算机屏幕或者数码相机上显示出来，还可以通过打印机打印出彩色图片。
